آموزش نرم افزار بیتزر ( BITZER )

شرکت بیتزر ( BITZER ) :

یکی از برند های شناخته شده تولید کننده کمپرسور در بازارهای بین المللی ، برند بیتزر ( BITZER )  می باشد.
تولیدات این شرکت طیف وسیعی از کمپرسورهای سیلندری پیستونی، اسکرو و اسکرال را پوشش می دهد.
چنانچه قصد انتخاب بیتزر به عنوان قلب تپنده سیستم خود را دارید ، می توانید از نرم افزار کاربردی این شرکت جهت انتخاب کمپرسور متناسب با میزان بار برودتی ، هدف نهایی ساخت و همچنین شرایط محیطی محل نصب استفاده نمایید.

 لینک نرم افزار بیتزر ( BITZER ) :

https://www.bitzer.de/shared_media/files/BitzerWinSetup_6-13-0-2404.exe

راه اندازی نرم افزار:

با اجرای برنامه BITZER SOFTWARE صفحه زیر نمایان خواهد شد:

در این مقاله ما به روش ساده نحوه انتخاب یکی از مدل های SEMI-HERMETIC را به عنوان نمونه آموزش خواهیم داد.

با انتخاب کمپرسور از نوع  SEMI-HERMETIC RECIPS صفحه زیر به نمایش در خواهد آمد:

همانطور که ملاحظه می شود سیکل سیستم برودت برای این نوع از کمپرسور نمایش داده شده است.
در قسمت بالای تصویر امکان انتخاب زبان و واحد اندازه گیری  مهیاست.

انتخاب موارد:

درسمت چپ تصویر ودر قسمت REFRIGERANT ابتدا نوع گاز مورد استفاده را مشخص می کنیم.
در مرحله بعدی ما دو انتخاب خواهیم داشت.
اول انتخاب کمپرسور بر حسب میزان بار برودتی که از قبل توسط نرم افزار های محاسبه بار برودتی مانند KEEPRITE محاسبه شده است.
دوم انتخاب از طریق مدل های کمپرسور موجود در بازار و تطبیق توان برودتی آن با میزان بار برودتی مورد نیاز.

در قسمت OPERATING POINT دمای اواپراتور و کندانسور را تعیین می کنیم.
دمای کندانسور با توجه به منطقه ای که کندانسور در آن نصب می گردد مشخص می شود .
در بخش  OPERATING CONDITION  سیستم بصورت پیش فرض مقدار ساب کولینگ و سوپرهیت و دمای گاز مکش شده را قرار داده است .
می توان ملاحظه کرد که با افزایش اندک مقدار ساب کولینگ توان برودتی کمپرسور افزایش می یابد.

در بخش CAPACITY CONTROL گزینه WITHOUT بصورت پیش فرض فعال است .
در صورتی که از یک اینورتر فرکانس برای کنترل ظرفیت کمپرسور استفاده شود باید گزینه EXTERNAL FI را فعال کرد.
سپس وضعیت توان کمپرسور در فرکانس های مختلف را مشاهده خواهیم کرد.
در صورت استفاده از تنظیم کننده ی مکانیکی ظرفیت (CRII) باید گزینه VARISTEP فعال شود.
بسته به تعداد سیلندر های کمپرسور و تعداد CRII ظرفیت در مقادیر معینی قابل تغییر است.
مثلا برای کمپرسور 4 سیلندر روی 50 و 100 درصد ظرفیت واگر از دو تنظیم کننده استفاده شود بین 10 تا 100 درصد ، ظرفیت قابلیت تغییر دارد.
فعلا ما این پیش فرض را قبول کرده و نهایتا در بخش فرکانس ، فرکانس مورد استفاده در کشور را انتخاب می کنیم.

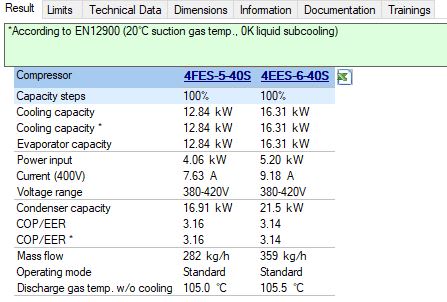

سپس از بالای صفحه علامت اجرا را می زنیم تا مدل های منتخب و عملکرد آنها با شرایط انتخابی ما نمایش داده شود.
اکنون می توان مدل مورد نظر را انتخاب و جزییات بیشتر آنرا از تب های LIMITS، TECHNICAL DATA  و . . .مشاهده نمود.

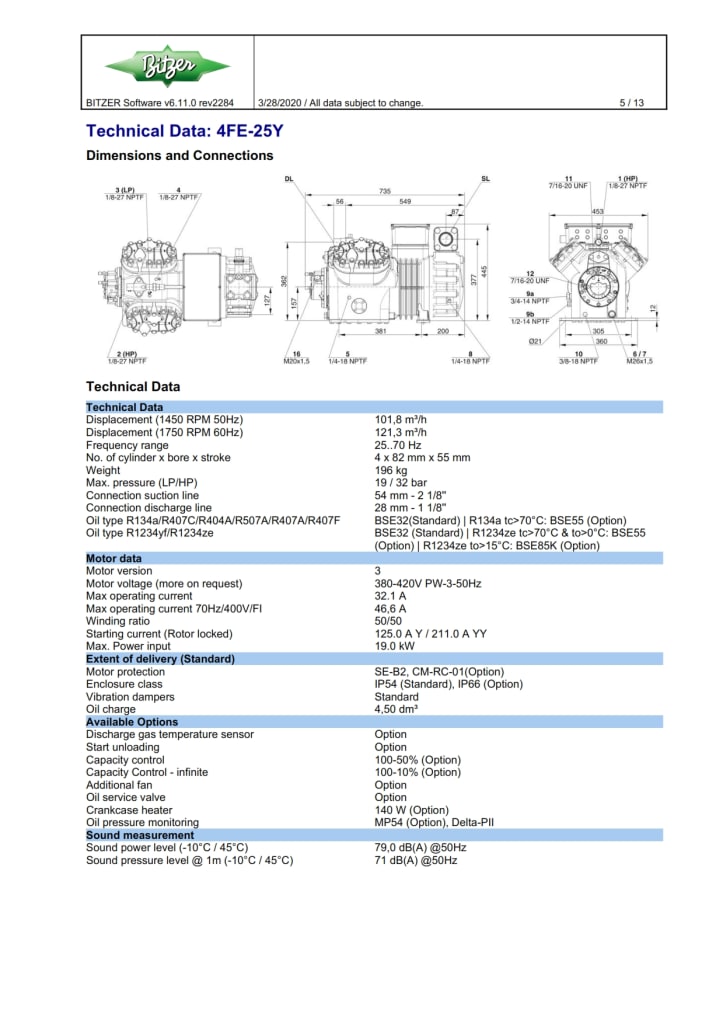

در پایان،در صورت نیاز می توان یک فایل PDF ازجزییات واطلاعات کمپرسور با انتخاب تصویر فایل های PDF بدست آورد.

لطفا جهت ادامه مراحل انتخاب اجزای سیستم تبرید به لینک زیر مراجعه نمایید. (لینک introduction )
