اواپراتور

آموزش نحوه انتخاب اواپراتور

بعد از فراگیری نحوه انتخاب کندانسور مناسب سیستم برودت (لینک) ، برای انتخاب اواپراتور مناسب همراه ما باشید.
در ادامه از نرم افزار شرکت آرشه در این زمینه کمک خواهیم گرفت .

همانطورکه در انتخاب کندانسور ملاحظه فرمودید شرکت آرشه تولیدات با کیفیت و درخور درزمینه انواع کندانسور و اواپراتور دارد.

نصب و راه اندازی نرم افزار:


بعد از نصب نرم افزار و در صفحه اول گزینه اواپراتور را انتخاب و وارد محیط مربوطه می شویم:

در سمت چپ مطابق تصویر بالا تنظیمات مربوطه نمایان می گردد.
مطابق آموزش کندانسوراگر از قبل مدل کمپرسور بیتزررا تشخیص داده باشیم (لینک انتخاب کمپرسور)، گزینه محاسبه براساس کمپرسوررا انتخاب می‌کنیم.
سپس حالت پیش فرض اواپراتور خنک کننده هواراانتخاب و سپس نوع مبرد را از لیست بعدی انتخاب می کنیم.

نوع سردخانه:


در مرحله بعد باید نوع سردخانه را مشخص کنیم:
نگهداری میوه،لبنیات،چیلر،گوشت،بستنی و تونل انجماد می توانند انتخاب های ما باشند.
البته هرکدام از این انتخاب ها در اصل نمایانگر گروهی از محصولات با دمای نگهداری مشابه هم هستند.

انتخاب کمپرسور:


سپس مدل کمپرسور را از لیست مشخصمی کنیم.
و نوع آب و هوای منطقه احداث سردخانه را از میان سردسیر، معتدل و گرم و مرطوب تعیین می کنیم.
هرچند که می دانیم انتخاب آب و هوا تاثیر آنچنانی بر انتخاب اواپراتور نخواهد گذاشت.

تعیین تعداد اواپراتور ها:


درنهایت تعداداواپراتوررا با در نظر گرفتن گردش هواو پرتاب آن و مسائل اقتصادی تعیین می کنیم که در ادامه در مورد آنها توضیح می دهیم.

با کلیک بر روی گزینه Calculate محاسبات انجام شده و لیست تولیدات مناسب با تنظیمات ما بنمایش در می آید. توجه شود که ظرفیت نامی اقلام این لیست براساس دمای اواپراتور  -8 درجه و اختلاف دمای اواپراتور و محیط داخل اتاق ΔT،برابر با 8 درجه محاسبه شده اند.
سیستم بطور خودکار با در نظر گرفتن این مقدار نامی و همچنین ظرفیتی که خود از کاتالوگ کمپرسور انتخابی برای تنظیمات وارده ی ما دارد، میزان ضریب اطمینان را تعیین کرده و زیر هر مدل به عنوان Safety Factor درج نموده است.
به عنوان مثال مدل HCE-435 به میزان 13% ضریب اطمینان دارد.
در ادامه در تب اول اطلاعاتی نظیر:
ظرفیت نامی، مساحت، حجم، تعداد فن ها، قطر فن ها، میزان گردش هوا، میزان پرتاب هوا، سایز اتصالات و … آورده شده است.
در بین این موارد میزان گردش هوا و همینطور قدرت پرتاب آن با توجه به اینکه باید تمام فضای اتاق را پوشش دهد از اهمیت بسزایی برخوردار است.

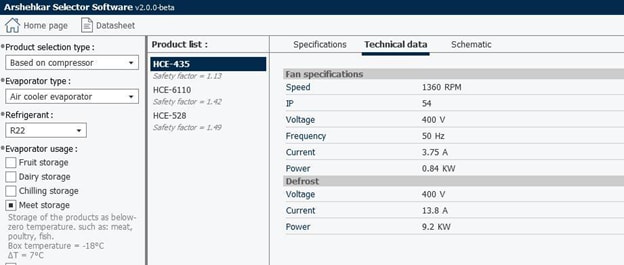

در تب دوم می توان جزئیاتی مربوط به مشخصات فن ها و همینطور المنت های دیفراست (اگر دیفراست از نوع الکتریکی باشد) را مشاهده کرد.

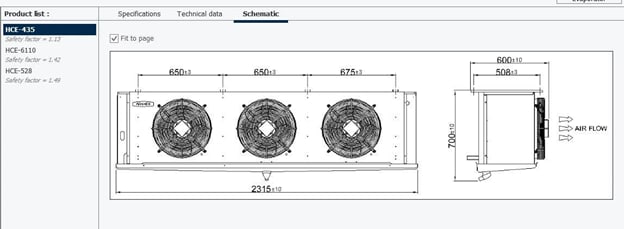

در تب سوم شماتیک اواپراتور و ابعاد آن ثبت شده است و نکته قابل توجه در مورد انتخاب ابعاد اواپراتور با توجه به مکان نصب می باشد چرا که باید فضای کافی جهت تعویض المنت ها نیز داشته باشد.

با بازگشت به ابتدای بحث، اگر کمپرسور دیگری که در این لیست نیست انتخاب کرده باشیم ، می توان با وارد کردن پارامتر هایی اواپراتور مناسب را انتخاب کرد.

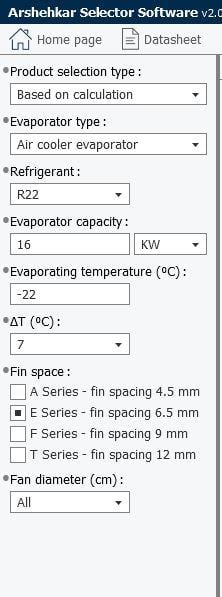

در ابتدا گزینه انتخاب محصول را روی انتخاب بر حسب محاسبات قرار می دهیم.

مراحل تا انتخاب مبرد مانند قبل است.
اکنون میزان ظرفیت اواپراتور را برابر میزان بار برودتی مورد نیاز وارد کنید.
و دمای اواپراتور را همانند دمایی که در تعیین کمپرسور وارد کرده ایم تنظیم می کنیم.
سپس مقدار ΔT را مطابق قبل محاسبه و وارد می کنیم.
در ادامه با وارد کردن فاصله فین مجددا مدل های مناسب قابل رویت است.
