نرم افزار VAP 11 مختص کمپرسور های سری BOCK

آموزش نرم افزار  VAP 11 مختص کمپرسور های سری BOCK

شرکت GEA یکی از شرکت های مطرح تولید کننده کمپرسور در جهان می باشد.
مطابق با رویه بسیاری از شرکت های مطرح در زمینه تولید ماشین آلات برودتی ، شرکت GEA اقدام به ارائه نرم افزار آنلاین جهت انتخاب کمپرسور مطابق با میزان بار برودتی مورد نیاز مشتریان و استاندارد های نصب ، نموده است.
در ادامه با محیط و نحوه کار با نرم افزار VAP 11 مختص کمپرسور های سری BOCK آشنا خواهیم شد.

آشنایی با نرم افزار:

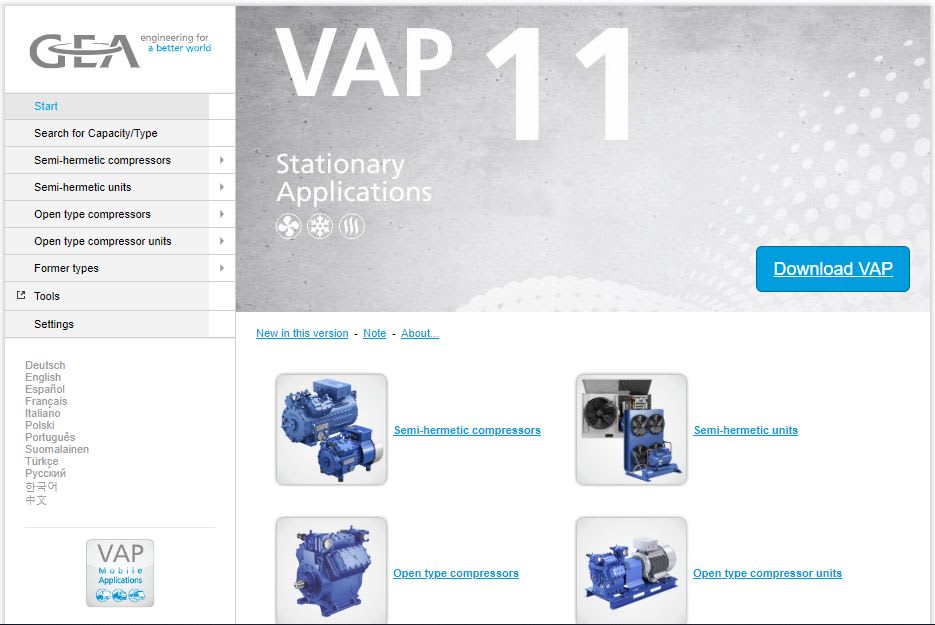

با مراجعه به آدرس https://vap.gea.com/stationaryapplication/Pages/Index.aspx خانواده انواع کمپرسور های BOCK و کندانسینگ یونیت ها نمایان خواهد شد:

با انتخاب  گزینه Semi-hermetic compressors  وارد محیط انتخاب کمپرسورهای پیستونی خواهیم شد.

مطابق تصویر در قسمت REFRIGERANT نوع مبرد را انتخاب می کنیم .
در قسمت REFERENCE TEMPERATURE حالت پیش فرض نقطه شبنم را میپذیریم.
و در تب APPLICATION قسمت REFRIGERATION & AC را فعال می کنیم.
از مدل های کمپرسور به عنوان مثال نوع   COMPRESSORS HG را انتخاب و به سراغ قسمت OPERATING CONDITION می رویم.

در بین دو استاندارد موجود ، EN12900 را انتخاب می کنیم.
اکنون باید شرایط کاری که سردخانه خود را برای آن طراحی می کنیم مشخص گردد.
در میان سه گزینه پایین:

 گزینه سمت چپ برای نگهداری محصولاتی مانند مواد پروتئینی یا بستنی که نیاز به دمای بسیار پایین دارند.
گزینه میانی جهت نگهداری محصولات با دمای منفی و نزدیک به صفر است.
و گزینه سمت راست تنظیمات مربوط به حالت های استفاده به عنوان تهویه مطبوع می باشد.
مثلابا انتخاب گزینه میانی بسراغ انجام تنظیمات دقیق تر مطابق با شرایط نصب و محصول مورد نظر خودمان خواهیم رفت.

اولین مورد میزان بار برودتی مورد نیاز ما خواهد بود که توسط نرم افزار KeepRite که لینک آموزش آن در همین تاپیک موجود می باشد، قابل محاسبه است.

ادامه:


در مرحله بعد دمای اواپراتور را مطابق محصولی که قصد نگهداری از آن را داریم وارد می کنیم.
لازم به توضیح است که این مقدار باید اندکی بالاتر از دمای مطلوب محصول انتخاب گردد.
بنابراین میتواند حاشیه اطمینانی را نسبت به کفایت سیستم برودت پدید آورد.
در قسمت دمای کندانسور باید با توجه به میزان دمای محل نصب در گرمترین فصول سال ، دمای مورد نظر وارد شود.

اکنون در سمت راست، مقدار فرکانس کشور مقصد، میزان دمای گاز مکش شده و مقدار سابکولینگ را وارد   می کنیم.
افزایش میزان سابکولینگ باعث افزایش توان برودتی کمپرسور خواهد شد.
ما با قبول شرایط پیش فرض که شرایط پایه می باشد وارد مرحله ی بعدی خواهیم شد.

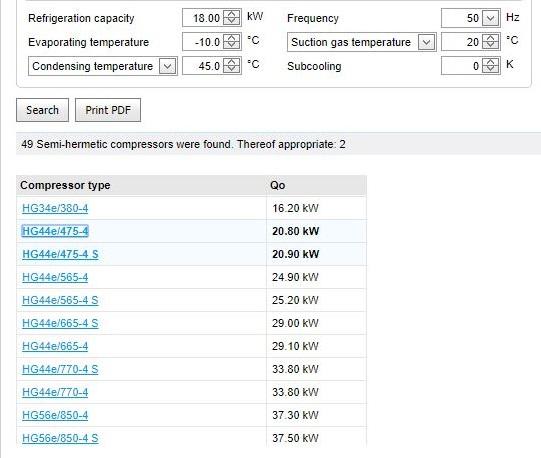

باواردکردن تنظیمات بالا و کلیک بر روی گزینه search لیستی از کمپرسورهای شرکت به ترتیب توان برای ما نمایان خواهد شد.
ازاین لیست ، مواردی که با بار برودتی و تنظیمات ما همخوانی داشته اند بصورت highlight قابل انتخاب خواهند بود .

با انتخاب کمپرسور، جزییات کامل آن از جمله فشار و ظرفیت اواپراتور و کندانسور با توجه به نمودار دمافشار مبرد مربوطه( که لینک تبدیل آن در همین تاپیک موجود می باشد) به نمایش در خواهد آمد.

دیگر اطلاعات شامل سایز اتصالات و نمودار عملکرد و دیتاشیت کمپرسور در پایین صفحه قابل مشاهده خواهد بود.

(برای اطلاع از مراحل انتخاب سیستم برودت پس از انتخاب کمپرسور می توانید به لینک زیر مراجعه نمایید:لینک INTRODUCTION )
