معرفی کلی:

فیلتر درایر وسیله ای است که مواد خارجی مانند:خاک،روان ساز لحیم کاری،رطوبت واسید تولید شده توسط رطوبت را از مبرد میگیرد.

انواع فیلتر درایر:

فیلتر درایر به دوصورت:

1-دايمی

2-با هسته ی قابل تعویض

 عرضه میگردد.

وظيفه فيلتر درايرها در سيستم‌هاي تبريد:

• فيلتر دراير از سيستم تبريد در برابر ذرات نامطلوب براي سيستم محافظت مي‌کند.
• فيلتر درايرها واکنش‌هاي شيميايي در سيکل تبريد را با حذف ذرات خارجي به حداقل مي‌رسانند.
• فيلتر دراير همچنين مي‌تواند اسيد و ذرات جامد را جمع‌آوري کند.
• فيلتردراير از تشکيل برفک در اريفيس شير انبساط به وسيله جمع‌آوري رطوبت در سيسستم جلوگيري مي‌کند.

نحوه ی کار فیلتر درایر:

نحوه کار فیلتر درایر به این صورت است که مبرد به هنگام عبور از فیلتر درایر از یک تور سیمی درشت برای گرفتن مواد خارجی با سایز بزگ، رطوبت گیر برای گرفتن رطوبت موجود در مبرد و تور سیمی نازک برای گرفتن مواد ریز موجود در مبرد عبور می کند

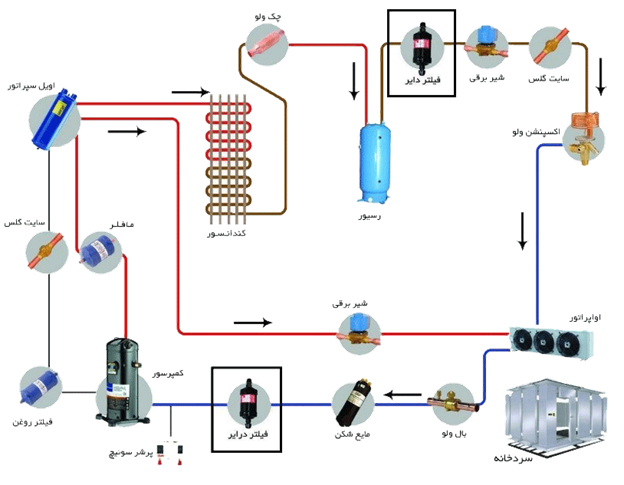

محل قرار گيري فيلتر دراير در سيستم تبريد:

فيلتر دراير به صورت طبيعي در خط مايع نصب مي‌شود، یعنی جايي که براي محافظت از اکسپنشن ولو به کار مي‌رود.
سرعت مبرد در خط مايع بسيار پايين است و بنابراين تماس بين مبرد و هسته فيلتر خوب است.
همچنين افت فشار در فيلتر دراير پايين است.
فيلتر دراير را همچنين مي‌توان در خط ساکشن نصب کرد تا از کمپرسور در برابر مواد زايد و رطوبت محافظت کند.
فيلتر خط ساکشن را همچنين فيلتر سوختن نيز مي‌نامند؛ زيرا مي‌توان از آن براي زدودن اسيد توليد شده بعد از سوختن کمپرسور استفاده کرد و اطمينان داشت که افت فشار کم است.
فيلتر دراير خط ساکشن هميشه بزرگ‌تر از فيلتر دراير خط مايع است.

   فيلتر درايرهاي استاندارد:

فيلتر درايرها را بايستي در جهتي که بر روي آن‌ها با فلش مشخص شده نصب کرد و به صورت مرسوم در خط مايع نصب مي‌شوند.

 انواع فيلتر درايرها:

• فيلتر دراير خط مايع
• فيلتر درايرهاي دو جهته که مي‌توان از هر سمتي آن‌ها را نصب کرد و براي خط مايع نيز استفاده مي‌شوند.
• فيلتر درايرهاي دوجهته داراي شير يک‌طرفه در هرسمت می باشند که به آن‌ها اطمينان مي‌دهد مبرد از تمام سطح فيلتر استفاده کند و مواد زايد در قسمت محيط فيلتر جمع شود.
• فيلتر درايرهاي ترکيبي
• فيلتر درايرهاي خط ساکشن

.
