کندانسور

آموزش نحوه انتخاب کندانسور

پس از انتخاب کمپرسور (لینک آموزش انتخاب کمپرسور) اکنون نوبت به انتخاب کندانسور می رسد.
  برای انتخاب کندانسور از نرم افزار شرکت آرشه کمک خواهیم گرفت.
با نصب نرم افزار و در صفحه اول ما با تولیدات این شرکت آشنا می شویم.
به عنوان نمونه ای از محصولات متداول بسراغ انتخاب Static Condenser سری 5و4 می رویم:

در قسمت تنظیمات که در سمت چپ تصویر پدیدار می گردد، ابتدا باید مشخصات لازم را وارد کرد :

انتخاب نحوه محاسبه:

اولین مورد انتخاب نحوه محاسبه می باشد.
اگر مراحل را بترتیب پیش رفته باشید و مدل کمپرسور خود را از میان تولیدات شرکت بیتزر انتخاب کرده باشید گزینه انتخاب بر اساس مدل کمپرسور را فعال و نوع کندانسور را در حالت پیش فرض هوا-خنک  گذاشته و سپس نوع مبرد را از روی لیست تعیین می کنیم.

انتخاب سردخانه:


اکنون در قسمت Condenser Usage مشخص می کنیم که اتاق سردخانه ما از چه نوعی می باشد :
سردخانه زیر صفر، بالای صفر،چیلر،تونل انجماد و یا تهویه مطبوع.

انتخاب کمپرسور:

در ادامه مدل کمپرسور را انتخاب کرده و در قسمت وضعیت آب و هوا از میان گزینه های Cold Region-نواحی سردسیر،Temperate Region-نواحی معتدل و Tropical Region-نواحی گرم و مرطوب، وضعیت هوایی محل نصب را معلوم می کنیم.
حال با کلیک بر روی Calculate تعدادی از محصولاتی که در حوزه تنظیمات وارده ما می باشند به نمایش در خواهند آمد:

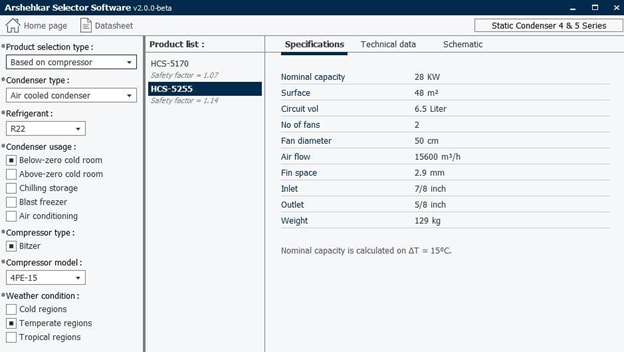

مطابق تصویر دو مدل که از نظر ظرفیت نامی مناسب در خواست ما و همینطور کمپرسور 15 اسب بخار ما هستند به تصویر کشیده شده است.
دقت فرمایید که طبق توضیحات نرم افزار ظرفیت نامی این مدل ها براساس اختلاف دمای گاز ورودی به کندانسور و مایع خروجی از آن در ΔT=15 درجه اندازه گیری شده است و بسته به اینکه ظرفیت محاسبه شده ی مورد نیاز ما چقدر باشد، یک ضریب ایمنی به مدل انتخابی نسبت داده شده که در زیر مدل تحت عنوان Safety Factor ذکر شده است.
به عنوان مثال مدل HCS-5170 با ضریب 1.07 نشان دهنده 7% اطمینان خاطر است.
در سمت راست مدل و در تب اول اطلاعاتی نظیر ظرفیت نامی،مساحت،حجم مبرد،تعداد فن ها، قطر هر فن، سایز لوله های ورود و خروج و …. ارایه شده است که برای انتخاب کندانسور اهمیت بالایی دارند.
در تب دوم اطلاعات فنی نظیر مشخصات فن ها و همینطور اتصالات رسیور گنجانده شده است:

و در تب آخر یک نمای شماتیک به همراه ابعاد جهت درک بهتر موجود می باشد و برای مکان نصب کندانسور از اهمیت زیادی برخوردار است.

به ابتدای بحث جایی که روش محاسبه انتخاب شد بازگشته و آن را به انتخاب بر اساس محاسبات تغییر می دهیم. این بخش در صورتی که از کمپرسور دیگری استفاده کنیم مفید می باشد.

با انتخاب مجدد مبرد نوبت به تعیین ظرفیت کندانسور می رسد.
این ظرفیت نظر به اطلاعاتی که قبلا برای انتخاب کمپرسور وارد کرده ایم از طریق مشخصات کمپرسور بدست می آید که معمولا عددی به نسبت بالاتر از ظرفیت کمپرسور انتخابی است.
سپس میزان اختلاف دمای مایع خروجی از کندانسور و گاز ورودی به آن را منظور و در نهایت با تعیین دمای محیط نصب در گرمترین حالت و ارتفاع از سطح دریا کار محاسبه به اتمام رسیده و همانند قبل لیست مدل ها بنمایش در می آید.
شما می توانید با انتخاب Datasheet در بالای صفحه از جزئیات کامل انتخاب خود مطلع گردید.

در ادامه مراحل انتخاب سیستم برودت نوبت به انتخاب اواپراتور خواهد رسید.

(لینک آموزش انتخاب اواپراتور)
