آموزش نرم افزار Cool Selector شرکت Danfoss

مختصری از شرکت دانفوس:

شرکت Danfoss یکی از شناخته شده ترین و معتبرترین تولیدکنندگان تجهیزات سرمایشی در جهان است.
به علاوه، نرم افزار انتخاب محصول این شرکت نیز در این حوزه بسیار جامع می باشد.
لذا در این مبحث سعی بر این است که موارد کاربردی تر که استفاده بیشتری دارند آموزش داده شود.

نصب نرم افزار نرم افزار Cool Selector شرکت Danfoss :

با نصب این اپلیکیشن از طریق لینک زیر و اجرای آن وارد محیط نرم افزار می شویم:

http://coolselector.danfoss.com/Coolselector2/setup.exe

همچنین می توان بدون نصب، بصورت آنلاین نیز از طریق لینک زیر وارد نرم افزار شد:

http://coolselectoronline.danfoss.com/

مراحل راه اندازی نرم افزار Cool Selector شرکت Danfoss :

تب اول:

همان طور که از تصویر پیداست در تب اول یعنی Valve and Line Component  رنج وسیعی از تولیدات از جمله رگولاتورها، شیرهای برقی، شیرهای یکطرفه، شیرهای دستی، انواع اکسپنشن ولو، انواع فیلترها، سایت گلس و ….گنجانده شده است.
شما هرکدام از موارد ومکان نصب (لاین نصب) را انتخاب می‌کنید.
و پس از وارد کردن اطلاعات بار برودتی، کندانسور و اواپراتور مورد نیاز می توان نهایتا به محصول مطلوب رسید.

تب دوم:

همچنین در تب دوم یعنی Components in Series می توان ابتدا سیستم نصب و شمای کلی آنرا در نظر می‌گیریم.
سپس با انتخاب خط نصب تجهیزات، آن دسته از تجهیزاتی را که می توان بر روی این خط نصب کرد مشاهده و تجهیزات مورد نظر را انتخاب کرد.
با وارد کردن همان تنظیمات گفته شده نهایتا به محصول مورد نظر خواهیم رسید.

به عنوان مثال شمای دارای Pump و خط Liquid Feed Line را انتخاب می کنیم.
 اکنون از میان تجهیزات قابل نصب، شیر یکطرفه را انتخاب می‌کنیم.
با وارد کردن تنظیمات (سایز و نوع اتصال) واتخاب یکی از خانواده های شیرهای یکطرفه، محصول متناسب باخواست مامشخص خواهدشد.

در ادامه و در توضیح تب اول بطور مفصل در این باره صحبت خواهد شد.

تب سوم:

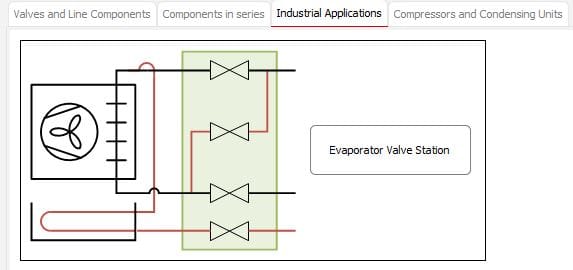

در تب سوم با انتخاب Industrial Applications درصورتیکه ایستگاهی راجهت شیرهای اواپراتور درنظر گرفته ایم، می توان به سهولت شمای کلی نصب رامشاهده کرد.
و نوع شیرها را از نوع زاویه دار و یا مستقیم و همینطور نوع اتصال را انتخاب کرد.
همچنین در صورت تمایل به نصب شیر های ICF و یا جداگانه، باید برای هر کدام از سه خط مشخص کنید که کدام یک را نصب خواهید کرد.

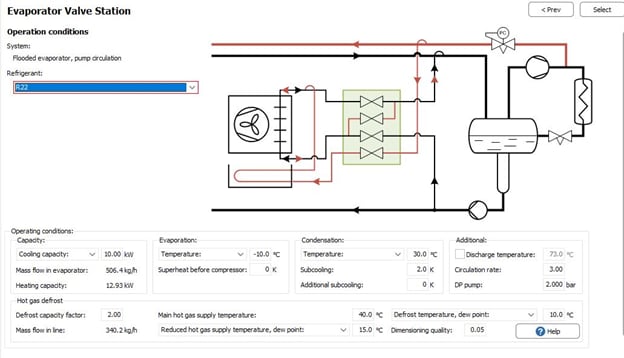

با کلیک بر روی Next و رفتن به مرحله بعد و وارد کردن همان تنظیمات مربوط به ظرفیت، کندانسور و اواپراتور ، انتخاب مبرد و تنظیمات خط Hot Gas وارد مرحله بعدی می شویم.

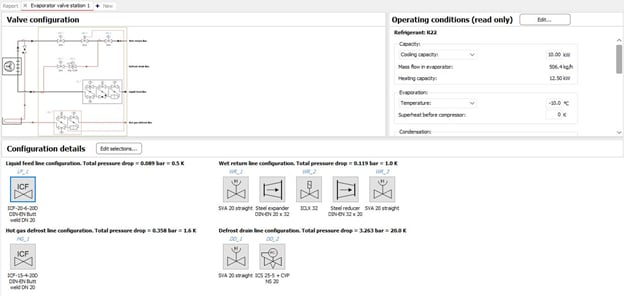

در این مرحله تمامی اطلاعات با توجه به تنظیماتی که وارد کرده ایم و همین طور شمای کلی ایستگاه نمایان شده و در پایین تصویر نوع شیر مورد استفاده در هر خط مشخص می گردد.

تب چهارم:

در آخرین تب یعنی Compressors and Condensing Units می توان کمپرسور های دانفوس و کندانسورهای این شرکت را انتخاب کرد.
لازم به ذکر است در مورد انتخاب کمپرسور در مبحثی تحت عنوان آموزش انتخاب کپرسورهای دانفوس بطور مفصل به آن پرداخته شده است.(لینک: )
لذا در این تاپیک صرفا به آموزش انتخاب یکی از تولیدات در تب اول خواهیم پرداخت و انتخاب دیگر موارد نیز به همان ترتیب خواهد بود.

به عنوان مثال بدنبال انتخاب شیر برقی مناسب برای سیستم خود خواهیم رفت.
 با انتخاب گزینه Solenoid valves وارد تنظیمات اولیه خواهیم شد:

ابتداازقسمت سیستم، سیستم مورد نظر خود را از میان ساده ترین حالت ، با پمپ انتقال مایع یا بدون آن، با خط دیفراست یا بدون آن و…انتخاب می کنیم .
و بعد، از شمای نشان داده شده خط انتقال مایع را برمی گزینیم.
سپس نوع مبرد را تعیین و در سمت راست تنظیمات را وارد خواهیم کرد:

اگربخش های انتخاب سیستم و کمپرسور را مطالعه کرده باشید(لینک ها وارد شوند) تا حدود زیادی با این تنظیمات آشنایی پیدا کرده اید.
در این بخش به ترتیب میزان بار برودتی، دمای اواپراتور، دمای کندانسور و در صورت داشتن دمای گاز ورودی به کندانسور یا Discharge ، آنرا وارد می کنیم و وارد بخش Selection Criteria می شویم.
برای این بخش تنظیماتی بصورت پیش فرض در نظر گرفته شده که قابل تغییر می باشند.
بطور مثال اگربخواهیم شیر برقی را برحسب نوع اتصال و سایز آن تعیین کنیم، قسمت سایز را علامت می زنیم.
سپس نوع اتصال و سایز خط مایع را انتخاب می کنیم.
اکنون لیستی از انواع شیر های برقی در سمت راست تصویر قابل انتخاب هستند.

با حرکت موس بر روی آنها اطلاعاتی از هر مدل در پایین تصویر نمایان می شود.
لذا مدل مورد نظر را انتخاب کرده و لیستی از خانواده ی مدل انتخابی نمایان خواهد شد.

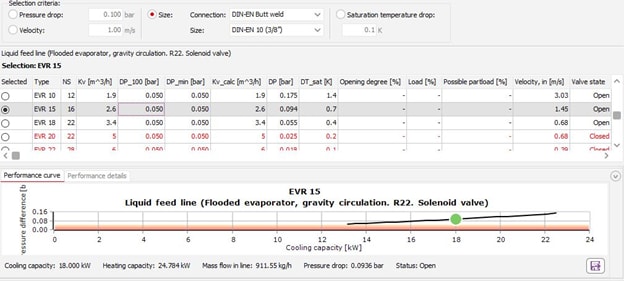

تمامی محصولات در این لیست با اطلاعات ورودی ما بطور اتوماتیک مقایسه شده و بهترین گزینه بصورت پررنگ انتخاب می شود.
در پاین تصویر هم نموداری از اختلاف فشار بر حسب ظرفیت برودت برای شیر انتخابی به نمایش در خواهد آمد.
