آموزش محاسبه بار برودتی

محاسبه بار برودتی

محاسبه بار برودتی را می توان ابتدایی ترین مرحله در انتخاب سیستم برودت دانست.
در واقع متناسب با هدف ما از ایجاد سیستم برودت مانند ایجاد گردش و تنظیم هوای مطلوب در داخل یک اتاق یا نگهداری یک محصول داخل سردخانه ، بارهای برودتی متفاوت می باشند.

دراین قسمت باآموزش نرم افزارKeepRite به عنوان یکی ازشناخته شده ترین نرم افزارهای محاسبه باربرودتی با شما همراه خواهیم بود.

راه اندازی نرم افزار keepRite:

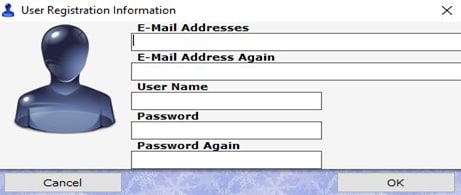

با دانلود و اجرای این نرم افزار محاسبه بار برودتی از شما خواسته می شود تا اطلاعات کاربری خود را وارد نمایید:

در صورتی که قبلا عضو نبوده اید می توانید با انتخاب گزینه New User اطلاعات خود را ثبت نمایید.
درغیر اینصورت با انتخاب Guest به عنوان مهمان وارد شوید.

این نرم افزار قابلیت های فراوانی را پیش روی ما می گذارد.

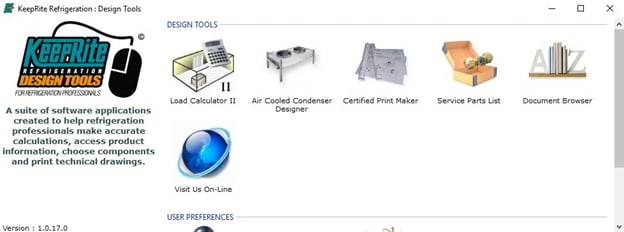

ولی فعلا روی محاسبه بار برودتی که مبحث اصلی این بخش است تمرکز کرده و گزینه Load Calculator II را انتخاب می کنیم:

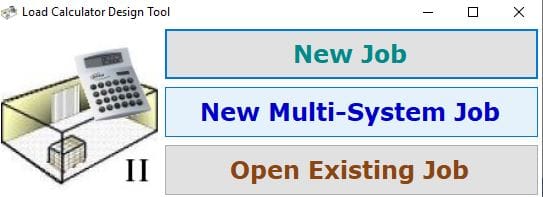

با ورود به این بخش و انتخاب New Job و انتخاب کشور امریکا به عنوان کشوری که شباهت آب و هوایی بیشتری به کشور ما دارد پروژه آغاز می شود:




در تصویر بالا انواع سردخانه با مقاصد مختلف آورده شده است که برای در نظر گرفتن شرایط کلی و احتمال قرار دادن محصول از خانواده های مختلف ، گزینه GENERAL WALK-IN COOLER را انتخاب می کنیم:

همانطور که ملاحظه می شود، در قسمت های Job Details و System Details اطلاعات فردی و اطلاعات پروژه نمایان خواهد شد. در قسمت Design Requirements و در شاخه Box Interior Temperature دمای مطلوب محصول مورد نظر و در شاخه Box Exterior Temperature دمای محیط سردخانه را وارد می کنیم. به همین ترتیب میزان رطوبت نیز مقابل آنها وارد می شوند.

در مرحله بعدی و در بخش Quick Box باید ابعاد مورد نظر برای اتاق سردخانه بر حسب طول، عرض و ارتفاع با واحد متر وارد شوند. سپس تنظیماتی مبنی بر ساخت سردخانه روی کف و یا روی یک فاصله هوای و همینطور داخلی بودن و یا خارجی بودن اتاق های آن ، پدیدار می گردد که به خواست درخواست کننده تکمیل می گردد.


عوامل تاثیر گذار بر میزان بار برودتی

اکنون به سراغ بخش عوامل تاثیر گذار بر میزان بار برودتی خواهیم رفت. یعنی بخش Cooling Loads

موارد تاثیر گذار بر میزان بار برودتی به چهار بخش زیر تقسیم می گردند:

تلفات حرارتی از دیوارها Wall Load

با کلیک بر روی این گزینه پنجره زیر باز می شود:

دراین پنجره اطلاعاتی که وارد کرده ایم به همراه شکل،مساحت،حجم و میزان باربرودتی این قسمت نمایش داده می شود.
همچنین می توان در قسمت پایین و توسط گزینه Add Doors درب اتاق را نیز به طراحی خود اضافه کرد.

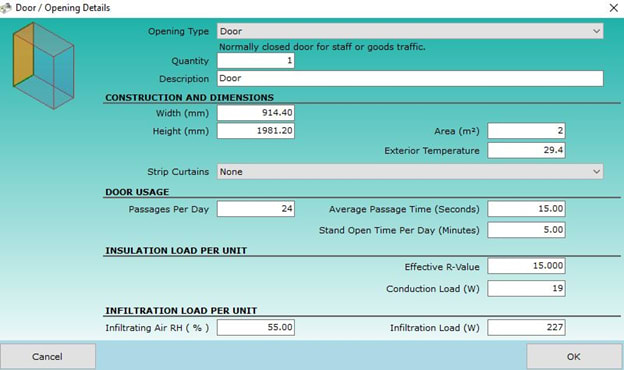

در اینصورت در پنجره بعدی میبایست میزان تردد از درب و مساحت آنرا وارد کنیم:

بار حرارتی ناشی از تعویض هوا   Infiltration Load

با انتخاب این گزینه پنجره زیر باز خواهد شد:

در این بخش درصورتیکه براوردی از تعویض هوای داخل اتاق دارید می توانید میزان هدر رفت آنرا وارد کنید.
درغیراینصورت برحسب استفاده ای که از اتاق دارید یکی از گزینه های long storage, regular use و یا heavy use را انتخاب کنید.
همچنین برای ضریب اطمینان بالاتر، calculation method را میتوان روی maximum قرار داد.

بار حرارتی محصولProduct Load

با کلیک روی این گزینه میتوان ازتخمین میزان بار قابل نگهداری بر حسب کیلوگرم در مساحت تعیین شده مطلع گشت.
اگر قصد اضافه کردن محصول بخصوص دیگری را دارید می توانید از طریق Add Product آنرا به لیست اضافه نمایید.

بارهای حرارتی متفرقه     Miscellaneous Loads

این قسمت شامل بارهای دیگر موجود در انبار مانند روشنایی، اواپراتور، ورود و خروج اشخاص، لیفتراک و دیگر بارها می باشد. که با وارد کردن توان و یا تعداد و میزان ساعت کارکرد برای هرکدام، سیستم میزان بار آنها را بصورت انفرادی و مجموع نمایش خواهد داد :

اکنون به انتهای محاسبات نزدیک می شویم و کافیست با در نظر گرفتن یک حاشیه اطمینان در محاسبات که سیستم آنرا پیش فرض 10% در نظر گرفته است و تخمین میزان ساعت کارکرد سیستم تبرید در طول روز که بسته به دمای محصول ورودی و زمان های دیفراست یا یخ زدایی اواپراتور دارد، میزان ظرفیت مورد نیاز سیستم برودت را از قسمت Capacity Required یادداشت کرده و بسراغ مراحل بعدی برویم.

 شما می توانید از لینک مقابل جهت دانلود این نرم افزار کاربردی اقدام فرمایید: http://krp-nroes.kwic.com/nroes/nrapps/keeprite/START_KAPPS.application

لطفا جهت انجام مراحل بعدی انتخاب سیستم تبرید به لینک معرفی و انتخاب سیستم تبرید مراجعه شود.(لینک)
